123\smartBMS Gen3 - Batteriemanagement und Batterieüberwachung für LiFePO4-Systeme
LiFePO4-Batterien stellen derzeit das ideale elektrische Speichermedium dar, nur sind sie gegenüber herkömmlicher Batterien sehr empfindlich sowohl gegen Überladung als auch Tiefentladung.
Daher ist es dringend angeraten, daß die LiFePO4 oder LiFeYPO4 Zellen mittels eines Batteriemanagmentsystems, kurz BMS, überwacht und geschützt werden. Nur dann ist sicher gestellt, daß Sie über viele tausend Ladezyklen Freude an Ihren Stromspeichersystem haben.
Ein gutes BMS hat folgende Aufgaben zu erfüllen
Zusätzlich sollte das BMS möglichst wenig Energie verbrauchen, einfach zu installieren und jederzeit erweiterbar sein, für unterschiedliche Anwendungen und Zelltypen frei programmiert werden können und seinen Ist-Zustand dem Anwender anzeigen können. Idealerweise sollte die Versorgung des BMS aus den zu überwachenden Zellen heraus erfolgen und keine zusätzliche Stromversorgung erfordern.
Das BMS123 smart erfüllt alle oben genannten Forderungen zu einem günstigen Preis.
Modularer Aufbau ohne externen Controller, 1A Ausgleichsstrom (balancing current) ausreichend auch für große Batteriekapazitäten, getrennte Schaltrelais für Lade- und Entladesteuerung, Arbeitsspannungsbereich zwischen 1,5V und 5V Zellenspannung, verwendbar für 2 bis 255 Zellen, kompatibel mit allen Batterietypen (LTO, LIFePO4, NMC, NCA u.a.), Bluetooth zur Anzeige der Systeminformationen und Konfiguration sind die wichtigsten Features.

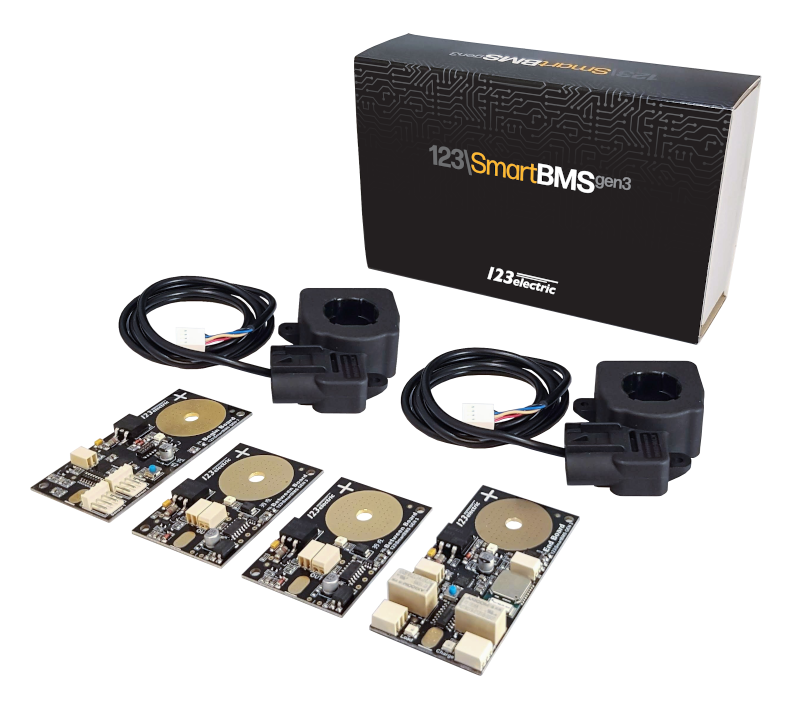

Begin--Cell-Modul
Between- Cell-Modul
End-Cell-Modul
Sie benötigen für ein funktionsfähiges BMS-System jeweils 1 St. Begin-Cell-Modul, 1 St. End-Cell-Modul sowie für jede weitere Batteriezelle 1 St. Between-Cell-Modul. D.h. für ein 12V System werden 2 St. Between-Cell-Module, für ein 24V System 6 Between-Cell-Module und für ein 48V System 14 St. Between-Cell-Module benötigt.
Die Grundpakete sind je nach Typ für ein 12V, 24V oder 48V System ausgelegt, weitere Bettween-Cell Module für Systeme mit höherer Spannung sind einzeln erhältlich.
In jedem Grundsystem sind ferner 2 St. Stromwandler 500A, 1x für den Ladestrom, 1x für den Entladestrom, beinhaltet.
Für eine einfache Montage der Module direkt auf den Batterianschlüssen bieten wir Adapterschrauben M12 bzw. M14 mit einer Bohrung mit Innengewinde M6 und einer 8mm Zentrierung aus Edelstahl (A2) an.
Sie schrauben dann die Hochstromleitungen bzw. Polverbinder mit der Schraube, je nach Batteriemodell M12 oder M14 Gewinde, auf die Batterie an. Anschließend können Sie die Module mit einer M6 Schraube auf die Sechskantschraube montieren. Für eine Batteriezelle werden 2 Schrauben benötigt.
Bei kleineren Terminaldurchmessern, z.B. M6 oder M8, verwenden Sie zur Montage der Module und Zellverbinder am Besten Gewindestifte DIN913. Diese schrauben Sie in die Terminalbohrung, montieren die Zellverbinder mit der passenden Sechskantmutter, Unterlegscheibe und Federring und setzen auf die Mutter dann das passende Celll-Modul. Dieses schrauben Sie dann wiederum mit einer Mutter fest.
Auf diese Weise können Sie die Hochstromkomponenten mit ausreichendem Drehmoment montieren, die Cell-Module könen dagengend “materialschonend” befestigt werden.
Preis incl. 20% MwSt. zzgl. Versandkosten

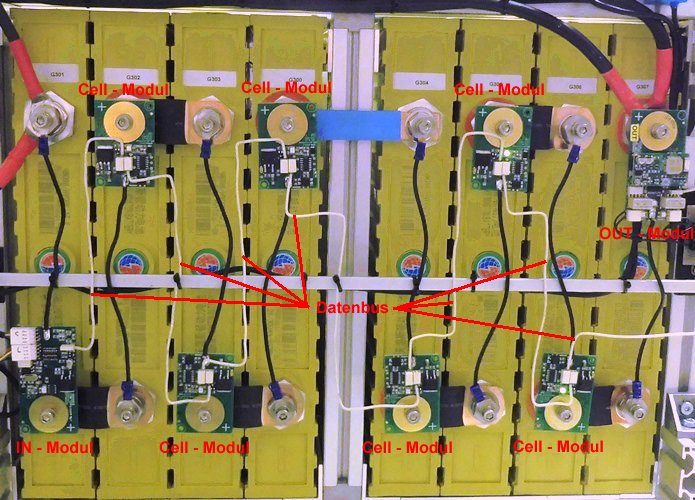

Beispiel: 123\smartBMS auf einem 24V Batteriemodul (8 Zellen) montiert und verdrahtet

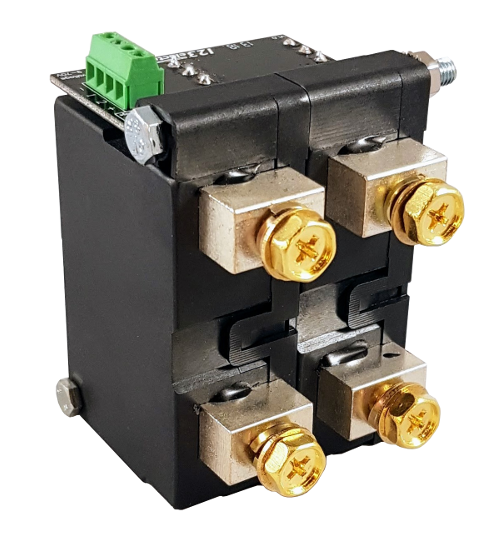

123\smartRelay
Mit den beiden Relais auf dem 123\smartBMS End-Cell-Modul können nur geringe Ströme als Steuersignale geschaltet werden, nicht jedoch der Lade- bzw. Entladestrom.
Möchten Sie, was empfehlenswert ist, auch den Lade- bzw. Entladestrom sicher schalten, so müssen Sie entsprechende Hochstromrelais einsetzen. Leider benötigen diese jedoch meist eine recht hohe Ansteuerungsleistung, was wiederum ungünstig in die Strombilanz eingeht.
Hier ist dann das 123\smartRelay eine ideale Lösung, da dieses lediglich weniger als 0,4mA Strom benötigt um sicher zu schalten.
In der kompakten Baugruppe befinden sich zwei getrennte Relais, d.h. eines für den Ladestrom, eines für den Laststrom, die jeweils bis zu 120A schalten können.
technische Daten
Betriebsspannung |
9,0 .... 70V DC |
||
Arbeitstemperaturbereich |
-40° ... +70°C |
||
Stromaufnahme bei Spulenspannung |
bei 12V DC |
< 0,3mA |
|
bei 24V DC |
< 0,4mA |
||
kleinste Signalspannung zum sicheren Einschalten |
5V |
||
Max. zulässiger Schaltstrom |
bei 12V DC |
120A |
|
bei 24V DC |
100A |
||
bei 230V AC |
120A |
||
Schaltzeit max. |
0,3s |
||
Abmaße L x B xH |
62 x 63 80mm |
||
Anschlüsse Laststrom |
Schraube M6 |
||
Anschlüsse Steuersignale |
max. 0,75mm², Schraubklemme 5 pol. |
