Elektronikbox EHS-U -Duo-EB
Ideal für den Eigenbau eines individuellen Fahrschalters
exkomplette Elektronik identisch zum EHS-U-Duo, lediglich das geeignete Potentiometer muß angeschlossen werden
universell anwendbar für 1 und 2 Motoren Antriebsanlagen
Steuerspannung für Motordrehzahl 0 ... 10V oder 0 ... 5V wählbar
einstellbare Drehzahlobergrenze
getrennte Fahrtrichtungssteuersignale, wählbar high oder low-aktiv
Anschluß für Schlüsselschalter
Anschluß für 2 Status-LED mit 3 Anzeigezuständen (eingeschaltet, vorwärts, rückwärts), getrennt für Steuerbord- und Backbord Antrieb
Mittelstellungssignal, z.B. zur Aktivierung der Rekuperation, wählbar low-aktiv oder high-aktiv,
Notbetriebsfunktion zur BMS-Überbrückung im Gefahrenfall
geregelter 12V DC Ausgang zum Anschluß externer Verbraucher
weiter Betriebsspannungsbereich 18 ... 72V, optional 9 ...18V
sehr kompakte Abmaße 120 x 100 x 57mm
eingebaut in einem robusten Gehäuse
elegantes, zeitloses und praxisgerechtes Design
unkomplizierter elektrischer Anschluß mittels Leiterplattenklemmen bzw. Steckverbinder
Qualität “Made in Austria”
Es wird immer Situationen geben, in denen keiner unser EHS-U Fahrschalter eingesetzt werden kann, sei es, dass kein passender Einbauort zu finden ist, sei es, dass eine individuelle Optik gefordert wird.
In diesen Fällen ist die EHS-U-Duo-EB Elektronikbox die richtige Wahl.
Ferner ist beim Einsatz des Fahrschalteradapters FSA-VR die Elektronikbox EHS-U-Duo-EB erforderlich.

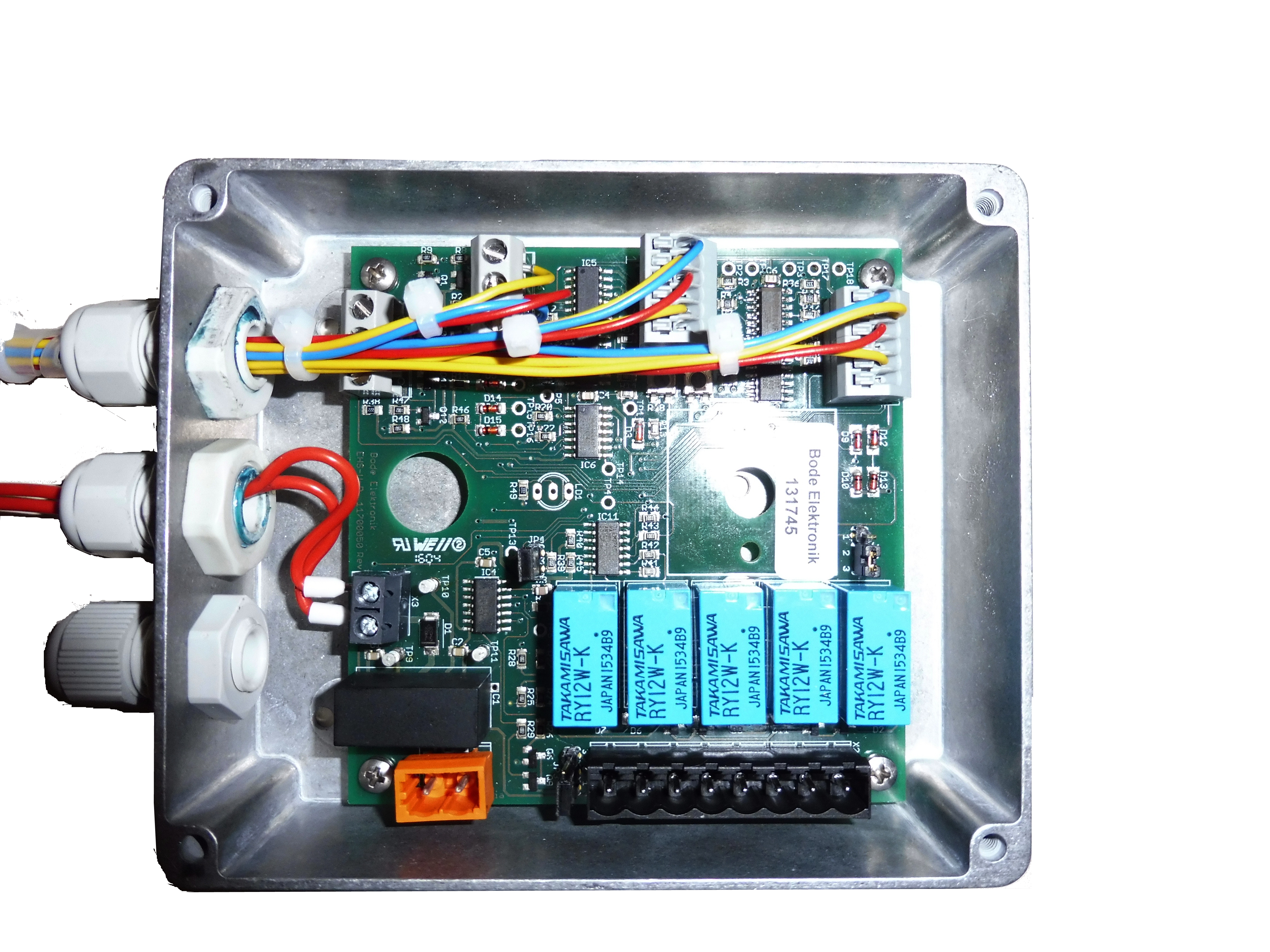

In einem robusten und kompakten Gehäuse ist die komplette EHS-U-Duo Elektronik eingebaut, lediglich die Potentiometer, falls gewünscht der Schlüsselschalter und die Status-LED, sind anzuschließen. Dies erfolgt ganz einfach mit Steuerleitungen an 2, einmotorig, oder 4, 2 Motoren, eindeutig gekennzeichneten Klemmblöcken auf der Leiterplatte. Der Anschluß des Motorcontrollers und der Stromversorgung erfolgen wie bei der EHS-U-Duo auch über 3 Steckverbinder.
Damit stehen Ihnen alle Möglichkeiten der standard EHS-U zum Bau Ihres ganz Ihren Vorstellungen entsprechenden und zum Design der Yacht passenden Fahrschalters zur Verfügung.
